01
Papirhøjdepunkter
Ultra-høj-lasere muliggør enkelt-gennemløbssvejsning af tykke-sektionskomponenter, hvilket giver fordele såsom høj effektivitet og lave omkostninger; dog hindrer forekomsten af pukkeldefekter deres praktiske anvendelse. Denne undersøgelse foreslår en metode til at undertrykke pukkeldefekter baseret på overfladeteksturering af stød-forbindelsesgrænseflader, hvilket med succes opnår enkelt-gennemløbssvejsning af høj-kvalitet af 20 mm tykt rustfrit stål. En Computational Fluid Dynamics (CFD) model, der inkorporerer overflademikrostrukturfunktioner, blev etableret, og dens simuleringsresultater viste god overensstemmelse med eksperimentelle data. Overfladeteksturering udøver to primære direkte effekter: det fremmer udvidelsen af det smeltede bassin og forbedrer laserenergiabsorptionen og letter derved overgangen af nøglehullet fra en ikke-gennemtrængende til en gennemtrængende tilstand. Det smeltede metal nær nøglehulsvæggene udviser højere tangentielle hastigheder, mens det samtidig hæmmer smeltens nedadgående strømning; desuden muliggør fraværet af en lav-hastighedszone i bunden af den smeltede pool overflade-spænding-drevet tilbage-sidesmeltesammentrækning, og derved undertrykker dannelsen af pukkeldefekter. De resulterende svejsesømme har finere korn og en højere andel af korngrænser med lav-vinkel, hvilket udviser fremragende trækstyrke og forlængelse. Ændringerne i svejsemikrostrukturen stammer fra de mere intense termiske cyklusser, som den smeltede pool oplever, hvorimod forbedringerne i mekaniske egenskaber primært tilskrives den forbedrede kvalitet af svejsedannelsen. Denne metode kræver intet ekstra hjælpeudstyr under svejseprocessen, og tilbyder en meget lovende løsning til industriel anvendelse af ultra-høj-enkelt-lasersvejsning ved fremstilling af tykke-komponenter.
02
**Fuld tekstoversigt**
Løsning af de udfordringer, der er forbundet med ultra-høj-enkelt-lasersvejsning af tykke plader-specifikt dens modtagelighed for "humpende" defekter på trods af dens høje effektivitet og lave omkostninger, og afhængigheden af eksisterende undertrykkelsesmetoder på yderligere hjælpeudstyr-denne undersøgelse foreslår en{5}mikro-{6}overfladestruktureringsmetode{5} tværsnit med 20 mm tykt 316L austenitisk rustfrit stål som eksperimentelt materiale. Overflademikro-strukturer med varierende parametre blev fremstillet via pulseret lasergitterscanning (betegnet som P-0 for den ikke-strukturerede kontrolgruppe, hvor alle parametre blev sat til nul; og P-1 til P-4 for mikro-med-strukturerede grupper med 1 mm, men 1 mm, i lasereffekt og pulsfrekvens). Desuden blev der etableret en CFD-model, der inkorporerede overflademikro-strukturfunktioner, og undersøgelsen blev udført ved hjælp af en omfattende række af teknikker, herunder laserkonfokalmikroskopi, elektron-tilbagespredningsdiffraktion (EBSD), træktest og høj{28}}billeddannelse. De eksperimentelle resultater viser, at parametergruppe P-2 (lasereffekt: 90 W; pulsfrekvens: 100 Hz) effektivt undertrykker humping-defekter og derved opnår enkelt-svejsning af høj-kvalitet. Den underliggende mekanisme involverer overflademikro-strukturering, der fremmer ekspansion af smeltebassin og laserenergiabsorption, og derved letter overgangen af nøglehullet fra en ikke-gennemtrængende til en gennemtrængende tilstand. Denne overgang resulterer i øget tangentiel hastighed af det smeltede metal nær nøglehulsvæggene, hæmmet nedadgående strømning af smelten og eliminering af lav{40}}hastighedszoner i bunden af smeltebassinet. Samtidig udviser svejsemikrostrukturen kornforfining og en reduceret andel af korngrænser med lav-vinkel; følgelig når trækstyrken og forlængelsen op på henholdsvis 96 % og 65 % af basismetallets værdier. Denne metode kræver intet ekstra hjælpeudstyr, tilbyder høj fleksibilitet og alsidighed og giver en levedygtig løsning til industriel anvendelse af ultra-high-power lasersvejsning af tykke plader. Undersøgelsen anerkender dog også visse begrænsninger - såsom kravet om et yderligere forarbejdningstrin og manglen på en klart defineret sammenhæng mellem specifikke materialer og optimal overfladeruhed - hvilket indikerer behovet for yderligere forskning og forfining i fremtiden.
03
Visuel Analyse

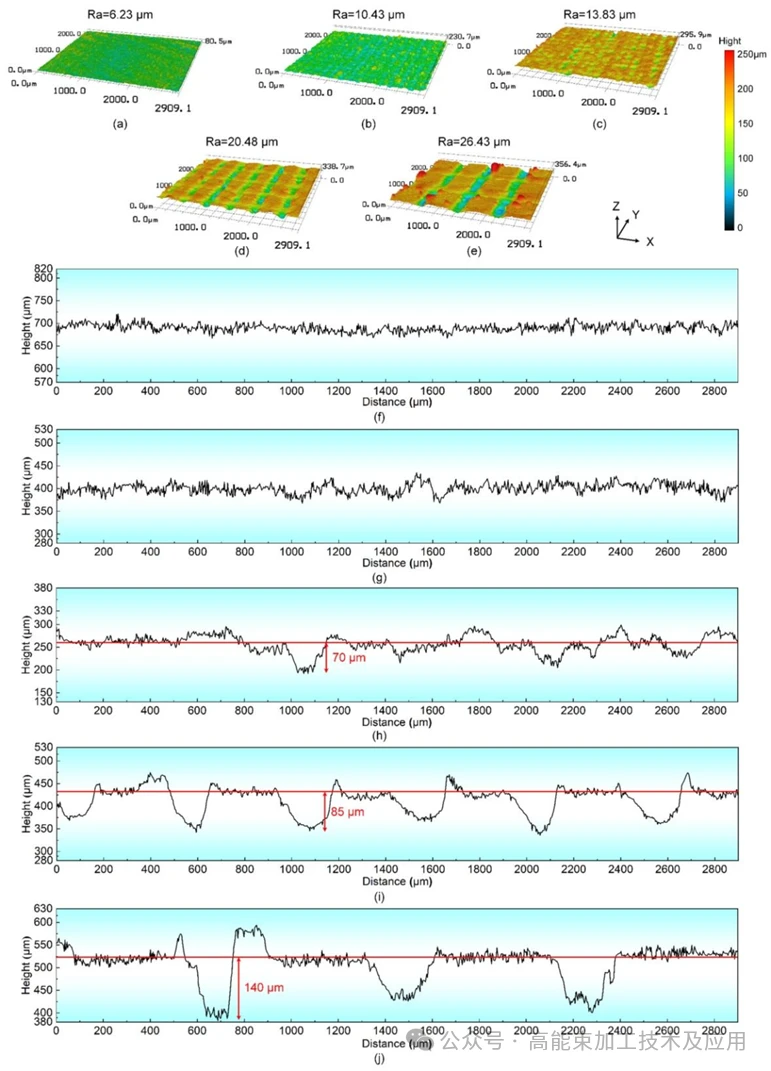

Figur 1 illustrerer, at overfladen af prøve P-0 (a, f) ikke udviser nogen som helst mikrostrukturer, idet den virker fuldstændig glat og flad. Prøve P-1 (b, g)-behandlet med lav effekt og høj scanningshastighed (45 W, 150 Hz)-funktioner forskudt, fiske-skala-lignende smeltebassiner (Ra=6.23 μm). Prøve P-2 (c, h)-behandlet ved 90 W og 100 Hz-viser kontinuerlige, krusningsagtige-riller (Ra=10.43 μm) uden medfølgende sprøjt. Prøver P-3 (d, i) og P-4 (e, j) - behandlet ved et højere effektniveau (120 W) - udviser Ra-værdier, der når henholdsvis 20,48 μm og 26,43 μm, karakteriseret ved tilstedeværelsen af dybe riller og sprøjtpartikler. Disse resultater viser, at mikrostrukturerne af P-2-gruppen har moderat ruhed; denne konfiguration sikrer effektivt absorption af laserenergi, samtidig med at man undgår for store mellemrum, og lægger derved et solidt fundament for undertrykkelse af pukkeldefekter. I modsætning hertil er prøve P-0, der ikke har gennemgået nogen overfladestruktureringsbehandling, ikke i stand til at opnå denne gavnlige effekt.
04
Oversigt
Denne undersøgelse foreslår en overflademikro-struktureringsmetode til stødsamlinger, der med succes opnår undertrykkelse af "pukkel"-defekter under enkelt-pass, ultra-høj-lasersvejsning af 20 mm tykt 316L rustfrit stål. Denne tilgang muliggør fremstilling af samlinger af høj-kvalitet uden behov for yderligere hjælpeudstyr. Metoden anvender en pulseret laser til at fremstille mikro-strukturer med moderat ruhed på fugeoverfladen (med en stødafstand på mellem 1/15 og 2/15 af laserpletdiameteren). På den ene side fremmer dette svejsebassinets ekspansion og forbedrer laserenergiabsorptionen, hvilket letter overgangen af nøglehullet fra en lukket tilstand til en stabil, fuldt gennemtrængende tilstand. På den anden side, ved at udnytte Marangoni-effekten, øger den tangentialhastigheden af det smeltede metal nær nøglehulsvæggene, og hæmmer derved den nedadgående strøm af smelten og eliminerer lav{16}}hastighedszoner i bunden af svejsebassinet, hvilket fundamentalt reducerer smelteakkumulering ved bunden. Ydermere udsætter overflademikrostruktur{18}}svejsesømmen for højere spidstemperaturer og forlængede opholdstider ved høje temperaturer, hvilket resulterer i kornforfining. I sidste ende fører dette til forbedrede mekaniske egenskaber, hvor trækstyrken og forlængelsen af samlingen når henholdsvis 96% og 65% af basismetallets værdier. Sammenlignet med traditionelle teknikker-såsom vakuum-assisterede eller elektromagnetisk assisterede metoder-giver denne tilgang overlegen fleksibilitet og bred anvendelighed; teoretisk er den velegnet til at samle lange sømme og buede overflader på tværs af forskellige materialetykkelser. Der er dog stadig visse begrænsninger, herunder kravet om yderligere behandlingstrin og manglen på klart definerede korrelationer mellem specifikke materialer og deres optimale overfladeruhedsparametre; følgelig bør fremtidig forskning fokusere på yderligere at optimere effektiviteten af mikro{27}}struktureringsprocessen.
