01 Indledning
Med den fortsatte udvikling af videnskab og teknologi og den udbredte anvendelse af nye materialer udvikler moderne fremstilling sig hurtigt i retning af letvægts-, miniaturiserede og høj-præcisionsretninger. Inden for områder som mikroelektronik, optoelektronik og mikro-elektromekaniske systemer (MEMS) er forbindelsen og integrationen af mikro-nanostrukturer særlig vigtig. Traditionelle behandlingsmetoder, såsom lang-pulslaserbehandling eller bearbejdning af elektrisk udladning, kommer ofte med betydelige varme-påvirkede zoner (HAZ), som let kan føre til materialedeformation, mikrorevner eller omstøbte lag, hvilket gør det vanskeligt at opfylde de høje-præcisionskrav til sammenkobling på mikro{8} og mikroskala. Ultrahurtige lasere, der normalt refererer til lasere med pulsbredder i femtosekund (fs) eller picosecond (ps) rækkevidde, giver en ny løsning til præcisionsfremstilling på grund af deres ekstremt høje spidseffekttæthed og ultra{10}}korte interaktionstid. Især kan ultrahurtig lasermikro-nanosvejsning (Nano Welding) overvinde de termiske diffusionsbegrænsninger ved traditionel svejsning og opnå præcise forbindelser på mikro-nanoskalaen. Denne teknologi udnytter de ikke-lineære effekter af ultrahurtig laserinteraktion med materialer for at opnå smeltning og binding i ekstremt små områder, samtidig med at man undgår skader på omgivende strukturer. Baseret på de seneste fremskridt inden for ultrahurtig lasermikrostrukturbehandling fokuserer dette papir på at forklare de grundlæggende principper for ultrahurtig lasermikro-nanosvejsning, nøgleprocesparametre og dets typiske anvendelser i forskellige materialesystemer.
02 Ultra-hurtig lasersvejseprincip
Kernemekanismen ved ultrahurtig lasermikro-nano-svejsning ligger i den termodynamiske proces og den lokale feltforbedringseffekt. Grundprincippet er, at gennem samspillet mellem den ultrahurtige laser og materialet undergår kontaktfladen af de mikrostrukturer, der skal svejses, lokal smeltning, hvorved huller elimineres og en stabil forbindelse dannes. I svejseprocessen for strukturer med subbølgelængde såsom nanotråde, kan femtosekund-laserbestråling inducere lokaliseret plasmaresonans, som genererer lokaliserede høje-temperaturfelter ved krydspunkterne eller kontaktområderne af nanotrådene, hvilket muliggør forbindelse, skæring eller omformning af nanotrådene. En væsentlig fordel ved denne teknologi er dens ekstremt høje termiske lokalisering. På grund af den ultrakorte pulsbredde af den ultrahurtige laser (typisk på femtosekund-skalaen), er varmediffusion betydeligt undertrykt, hvilket tillader den samlede temperatur at nå ligevægt inden for 10⁻¹² sekunder. Denne ultrahurtige termiske afslapningsmekanisme sikrer, at høje temperaturer kun er begrænset til de lokale regioner, hvor plasmaresonans forekommer, mens områder af nanotrådsstrukturen uden for resonanszonen ikke beskadiges af den høje temperatur, og derved opretholdes enhedens overordnede strukturelle integritet. Derudover har valget af svejseprocesparametre en afgørende indflydelse på svejsekvaliteten. Undersøgelser har vist, at brug af en høj pulsgentagelseshastighed kombineret med lav pulsenergi effektivt kan reducere dannelsen af sprøde intermetalliske forbindelser, sænke forekomsten af svejsedefekter og forhindre overdreven ablation af metalmaterialet.

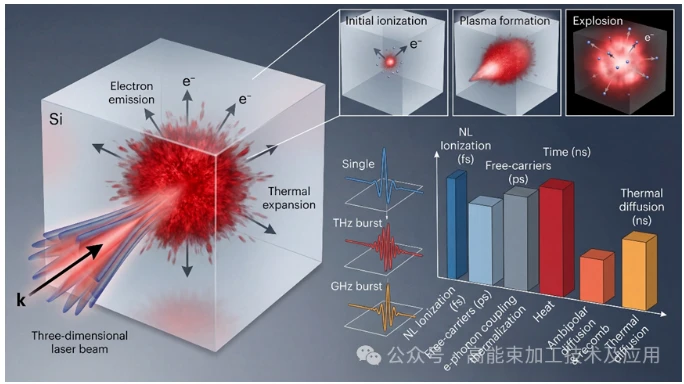

Figur 1. Skematisk diagram af den ikke-lineære ionisering, plasmaudvikling og termodynamiske mekanismer af ultrahurtig laserinteraktion med silicium.
Figur 2. Sammenligning af energiaflejringsmekanismer og fasetransformationsprocesser af metaller og ikke-metalliske materialer i ultrahurtig lasermikro-nanosvejsning.
03 Ultrahurtig lasersvejseapplikationer
I øjeblikket er ultrahurtig lasermikro-nano-svejseteknologi blevet anvendt i vid udstrækning til forbindelse af forskellige ledende mikro-nanostrukturer. Afhængigt af materialets egenskaber kan det hovedsageligt kategoriseres i metalmikro-nanostruktursvejsning, halvleder-nanomaterialesvejsning og heterojunction-svejsning af forskellige materialer. I disse tre anvendelsesscenarier har ultrahurtige lasere vist betydelige fordele i forhold til traditionelle processer.
Med hensyn til præcis sammenkobling af metalmikro-nanostrukturer udsættes traditionelle mikro-svejseteknologier ofte for alvorlige termiske overløbseffekter, når de håndterer metaltråde i mikron- eller nanometer-skala, på grund af vanskeligheden ved nøjagtigt at kontrollere varmetilførslen. Denne overdrevne termiske belastning smelter ikke kun let fine metaltråde, men har også en tendens til at danne sprøde intermetalliske forbindelser ved samlingerne af uens metaller, hvilket resulterer i lav mekanisk styrke og hyppige svejsefejl. I modsætning hertil overvinder ultrahurtig lasersvejsning, ved at anvende en unik processtrategi, der kombinerer høje pulsgentagelseshastigheder med lav pulsenergi, disse udfordringer effektivt. Denne synergi af høj gentagelsesfrekvens og lav energi sikrer tilstrækkelig energiakkumulering til svejsning, samtidig med at overdreven ablation af metalmaterialet reduceres betydeligt, og derved effektivt undertrykke dannelsen af sprøde intermetalliske forbindelser og minimere svejsedefekter.
I specifikke applikationer var forskere de første til at bruge denne teknologi til at opnå svejsning af Ag mikro-tråde til Cu-substrater, hvilket demonstrerede dets potentiale i mikroelektroniske sammenkoblinger. For nanoskala Ag-Ag homogene metal nanotråde svejste forskere med succes nanotrådene ved hjælp af 35 fs ultrakorte pulser ved en energitæthed på cirka 90 mJ/cm². De resulterende samlinger var ikke kun strukturelt intakte, men bibeholdt også fremragende elektrisk ledningsevne og mekanisk styrke.
I den ikke-destruktive forbindelse af halvledernanomaterialer kan konventionel global opvarmning eller kontaktsvejsning let beskadige krystalstrukturen af nanotråde eller forårsage termisk skade i ikke-svejseområder på grund af halvledermaterialers høje skørhed og termiske følsomhed. Ultrahurtig lasersvejsning løser dette problem gennem sin unikke lokaliserede plasmaresonansmekanisme. Når femtosekund-laserbestråling påføres nanotråde, induceres lokaliseret plasmaresonans ved krydsene eller krydsene, hvilket genererer lokaliserede høje temperaturer for at opnå svejsning, skæring eller omformning. Fordi den ultrahurtige lasers aktionstid er ekstremt kort, når varmediffusionen ligevægt inden for picosekundersområdet (10^-12 sekunder), hvilket betyder, at den genererede høje temperatur er strengt begrænset til det lokale resonansområde, hvilket efterlader nanotrådsstrukturerne uden for resonanszonen fuldstændig ubeskadiget.
Baseret på dette princip lykkedes det forskerne at svejse ZnO-ZnO homogene halvledernanotråde. Under 35 fs pulsbredde og en energitæthed på 77,6 mJ/cm², efter 30 sekunders bestråling, var nanotrådene fast og ikke-destruktivt forbundet. Dette gennembrud giver en effektiv og præcis berøringsfri behandlingsmetode til samling af alle-oxidfotodetektorer og sensorer.
Ultrahurtig lasermikro-nano-svejseteknologi har med sin ekstremt korte pulsbredde og ekstremt høje spidseffekt overvundet begrænsningerne ved traditionelle svejsemetoder til at kontrollere termiske effekter og er blevet et uundværligt værktøj inden for mikro-nanofremstilling. Gennem lokaliseret plasmaresonans og ikke-lineære absorptionsmekanismer kan denne teknologi opnå præcis smeltning og binding af materialer på ekstremt små rumlige og tidsmæssige skalaer, hvilket effektivt undgår termisk skade på omgivende mikro-nanostrukturer. Fra metalmikrotråde til halvledernanotråde og endda komplekse heterogene materialeforbindelser har ultrahurtig lasersvejsning demonstreret bred materialetilpasning og fremragende behandlingskvalitet. I fremtiden, med dybere forskning i mekanismerne for laser-stofinteraktion og yderligere forbedringer i laserydeevne, forventes ultrahurtig lasermikro-nano-svejsning at spille en endnu mere kritisk rolle i fremstillingen af fleksibel elektronik, nano-optoelektroniske enheder og højt integrerede sensorer, hvilket vil føre til en højere- mikroproduktionsteknologi og større præcisionsteknologi.
